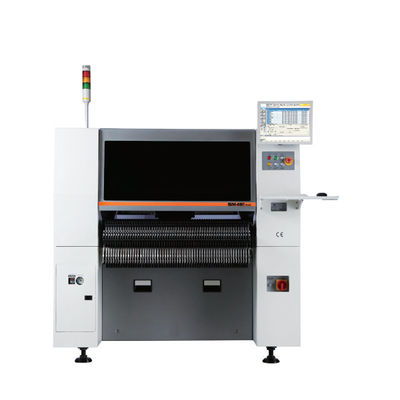

Maszyna linii SMT Hanwha SM481 Plus Pick and Place Machine

MOQ:	1pcs
Cena £:	47887$
standardowe opakowanie:	1.wooden case 2.As your order
Okres dostawy:	3-5days
metoda płatności:	T/T, Western Union, Paypal, Credit card
Wydajność dostaw:	10 Piece/Pieces per Week

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin

South Korea

Nazwa handlowa

SAMSUNG/ HANWHA

Model Number

SM481

Product name:

SAMSUNG SM481 pick and place machine

Model number:

SM481

Brand:

samsung

Alignment:

Flying Vision+stage vision

package:

wooden case

Placement Speed:

38,000CPH(Optimum)

Applicable Parts:

0402 (01005 inch) ~□42mm (H15mm)

Delivery:

ups,dhl,fedex,as your order

Opis produktu

SMT Line Machine hanwha sm481 plus Pick and Place Machine

Maszyna Samsung SM481 to szybka maszyna.wysokoprecyzyjna maszyna do montażu powierzchniowego (SMT) zaprojektowana do wydajnego i dokładnego montażu komponentów elektronicznych na płytki drukowane (PCB)Oferuje szereg funkcji i funkcjonalności, które zwiększają wydajność, dokładność i elastyczność w procesie montażu SMT.

Specyfikacje	SAMSUNG-HANWHA SMT pick and place machine
Model	SM471	SM481	SM482Plus
Zrównanie	Latające widzenie	Widzenie w locie+widzenie na scenie	Widzenie w locie+widzenie na scenie
Węzły	10 wrzutow x 2 bramki	10 Węzły	6 Węzły 1 Bramka
Prędkość umieszczenia	75,000CPH ((optymalny)	38,000CPH ((optymalny)	27,000CPH ((optymalny)
Dokładność umieszczenia	±50μm@μ±3σ	±30μm@μ±3σ	±30μm@μ±3σ
Wykorzystane części	Chip 0402 ~ 14mm(H 12mm) IC, Connector ((Przebieg prowadzenia 0,4mm) BGA, CSP ((Przebieg piłki 0,4mm)	0402 (01005 cali) ~□42 mm (H15 mm)	0603 (0201 cala) ~ □ 55 mm (H15 mm) 0402 (01005 cali) (opcja), ~ L75mm Connector



Rozmiar tablicy ((mm)	50 ((L) x 40 ((W) ~ 510 ((L) x 460 ((W) 610 ((L) x 460 ((W) ((Opcja)	460 ((L) x 400 ((W) (standardowa)	460 ((L) x 400 ((W) (standardowa)
Rozmiar tablicy ((mm)		Maks. 1500 ((L) x 460 ((W) (opcjonalnie)	Maks. 1200 ((L) x 510 ((W) (opcjonalnie)
Pojemność podajnika	120ea / 112ea ((Docking Cart) (w oparciu o 8mm)	120ea / 112ea (woz dokujący)	120ea / 112ea (woz dokujący)
Zużycie powietrza	0.5 ~ 0,7MPa ((5 ~ 7kgf/cm2)
Wymiar (L.D.H.)	1,650 x 1,690 x 1,485	1650x1680x1530	1650x1680x1458
Masa ((Kg)	Około 1820 roku.	Ok. 1655	Około 1600.

Funkcjonalność:

1Wysokiej prędkości umieszczanie: maszyna SM481 jest zdolna do wysokiej prędkości umieszczania komponentów, umożliwiając szybkie i wydajne montaż PCB, zwłaszcza w przypadku dużych serii produkcji.Wykorzystuje zaawansowaną robotykę i systemy sterowania, aby osiągnąć szybkie operacje pick-and-place., maksymalnie zwiększając przepustowość i minimalizując czas produkcji.

2Precyzyjne umieszczanie komponentów: maszyna posiada precyzyjny system widzenia, który dokładne identyfikacja i wyrównanie komponentów przed umieszczeniem.Zapewnia to dokładną orientację i pozycjonowanie komponentów na PCB, minimalizując błędy w umieszczaniu i poprawiając jakość zmontowanych płyt.

3. Wielogłowe umieszczenie: maszyna SM481 często posiada wiele głów umieszczania, umożliwiając jednoczesne umieszczenie wielu komponentów.Ta konfiguracja wielogłowa zwiększa szybkość i wydajność produkcji, zwłaszcza w przypadku skomplikowanych PCB o wysokiej gęstości składników.

4Komponent kompatybilny: maszyna obsługuje szeroki zakres komponentów elektronicznych, w tym urządzenia do montażu powierzchniowego (SMD), takie jak rezystory, kondensatory, układy scalone (IC),i różnych rodzajów opakowańMoże obsługiwać komponenty o różnych rozmiarach, kształtach i orientacjach, spełniając różnorodne wymagania montażowe.

5. sterowanie programowalne: maszyna SM481 jest wyposażona w programowalne systemy sterowania, które umożliwiają operatorom definiowanie i regulację parametrów umieszczania, takich jak pozycje pick-and-place,orientacja składnikaTa elastyczność umożliwia dostosowanie do specyficznych układów PCB i wymagań komponentów, optymalizując dokładność i wydajność.

Użycie:

Maszyna Samsung SM481 jest wykorzystywana w procesie montażu SMT, który zazwyczaj obejmuje następujące kroki:

1Ładowanie komponentów: komponenty są ładowane do podajników lub tac, które następnie są przymocowane do maszyny SM481.System sterowania maszyny identyfikuje typ części i wybiera odpowiednią dyszę do obsługi.

2. Wybór komponentów: Wybrana dysza odbiera komponent z podajnika lub tacy za pomocą próżni lub innych mechanizmów. System widzenia zapewnia dokładne wyrównanie i orientację komponentów.

3. Umieszczenie części: dysza dokładnie umieszcza element w wyznaczonym miejscu na płytce PCB.System sterowania zapewnia dokładne umieszczenie na podstawie układu PCB i specyfikacji komponentów.

4Powtarzanie: Proces wyboru i umieszczania komponentów jest powtarzany dla każdego komponentu na płytce PCB, wykorzystując konfigurację wielogłową w celu zwiększenia prędkości i wydajności.

6Inspekcja: po umieszczeniu wszystkich komponentów PCB może zostać poddany kontroli w celu zweryfikowania dokładności i jakości montażu.

Maszyna Samsung SM481 jest szeroko stosowana w przemyśle produkcyjnym elektroniki do montażu różnych produktów elektronicznych, w tym elektroniki użytkowej, elektroniki samochodowej,urządzenia telekomunikacyjneJego wysokiej prędkości, precyzyjne umiejętności umieszczania, w połączeniu z jego elastycznością i programowalnością,uczynić go cennym narzędziem do osiągnięcia wysokiej jakości i wydajnych procesów montażu SMT.

Produkt powiązany

Nasza firma dostarcza różnego rodzaju produkty. wysokiej jakości i korzystnej ceny.

Trzymamy się zasady "jakość najpierw, usługa najpierw, ciągłe doskonalenie i

W celu doskonalenia innowacyjności, aby spełnić wymagania klientów" dla zarządzania i "zero wad, zero skarg" jako celu jakości.

Nasza obsługa, dostarczamy produkty o dobrej jakości w rozsądnej cenie.

Znaków:

21000CPH samsung mount chip,
