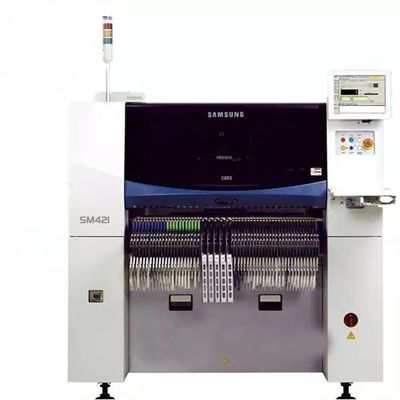

Maszyna SM421 to szybka i bardzo precyzyjna maszyna używana w produkcji elektronicznej do umieszczania elementów montowanych powierzchniowo na płytkach drukowanych (PCB). Jest produkowana przez firmę Samsung, wiodącego gracza w branży elektronicznej.
SM421 jest wyposażona w system wizyjny, który potrafi rozpoznawać i prawidłowo wyrównywać elementy na płytce PCB. Posiada podwójne ramiona bramowe, które mogą pobierać i umieszczać wiele elementów jednocześnie, co skutkuje wysoką wydajnością montażu i zwiększoną produktywnością.
Maszyna ta jest w stanie montować różne rodzaje elementów, w tym rezystory, kondensatory, układy scalone (IC), układy BGA (Ball Grid Array) i tranzystory w obudowie SOT (Small Outline Transistor). Posiada zakres elementów od 0201 (0,2 mm x 0,1 mm) do 32 mm x 32 mm, co sprawia, że nadaje się do szerokiego zakresu wymagań montażu PCB.
Maszyna SM421 ma maksymalną prędkość montażu 42 000 elementów na godzinę (CPH) i dokładność ±0,03 mm, co zapewnia precyzyjne i wydajne umieszczanie elementów. Posiada podwójny system wizyjny, który skanuje elementy przed umieszczeniem, aby upewnić się, że są one prawidłowo wyrównane z płytką PCB.
- Przygotuj płytkę PCB: Upewnij się, że płytka PCB jest czysta i odpowiednio przygotowana do umieszczania elementów. Obejmuje to upewnienie się, że pasta lutownicza lub klej są nałożone prawidłowo.
- Skonfiguruj maszynę: Załaduj niezbędne elementy do podajników maszyny. SM421 może obsłużyć do 120 różnych typów elementów jednocześnie.
- Zaprogramuj maszynę: Wprowadź niezbędne instrukcje i dane dotyczące umieszczania elementów do interfejsu maszyny. Obejmuje to określenie pozycji, orientacji i ilości każdego elementu do umieszczenia.
- Skalibruj system wizyjny: Uruchom proces kalibracji, aby upewnić się, że system wizyjny maszyny może dokładnie identyfikować i wyrównywać elementy.
- Rozpocznij proces umieszczania: Uruchom maszynę, aby rozpocząć proces umieszczania. Maszyna pobierze elementy z podajników i umieści je w wyznaczonych pozycjach na płytce PCB.
- Monitoruj i kontroluj: Nieustannie monitoruj działanie maszyny, aby upewnić się, że elementy są umieszczane dokładnie i z żądaną prędkością. Okresowo sprawdzaj jakość umieszczonych elementów, aby upewnić się, że spełniają wymagane standardy.
- Konserwacja i rozwiązywanie problemów: Wykonuj regularne zadania konserwacyjne na maszynie, aby utrzymać ją w optymalnym stanie. Rozwiązuj wszelkie problemy lub błędy niezwłocznie, aby zminimalizować przestoje w produkcji.
Ogólnie rzecz biorąc, maszyna do montażu powierzchniowego SM421 jest niezawodnym i wydajnym rozwiązaniem dla producentów elektroniki, którzy chcą zautomatyzować proces montażu PCB. Oferuje wysoką prędkość montażu, dokładność i wszechstronność, dzięki czemu nadaje się do szerokiego zakresu rozmiarów i kształtów elementów elektronicznych.
| MASZYNA DO MONTAŻU POWIERZCHNIOWEGO SM421 | |
|---|---|
| Prędkość montażu | 21 000 CPH / Chip (odniesienie IPC9850) 5 500 CPH / QFP (podstawa IPC9850) |
| Zakres elementów | Maks. 0402 (01005) Chip ~ □ 55mm 0603 (0201) Chip ~ □ 55mm (standard) |
| Teoretyczna prędkość chipa | 21 000 CPH / Chip |
| Zakres montażu | Od małego chipa 0603 do □ 22mm IC |
| Dokładność umieszczania | plus lub minus 0,03 mm |
| Rozmiar PCB | 460 (L) x 400 (W) mm |
| Rozmiar urządzenia | 1650 (L) x 1690 (D) x 1485 (H) |
| Umieszczanie | ± 50μm @ 3σ / Chip, ± 30μm @ 3σ / QFP |
Szybki, elastyczny montażownik
Jako uniwersalny montażownik elementów, którego system wizyjny jest wzmocniony na platformie szybkiego montażownika chipów SM471
i którego prędkość umieszczania chipów jest najwyższa wśród montażowników elementów tej samej klasy, SM481 zrealizował
prędkość umieszczania chipów 39 000 CPH, najwyższą wśród montażowników elementów tej samej klasy, stosując głowicę
z jednym portalem i dziesięcioma wrzecionami, a także nową wizją lotniczą i maksymalizując ruch pobierania i umieszczania. W
dodatku, ma zastosowanie do chipów 0402 (01005 cali) i układów scalonych 42 mm. Poprawił rzeczywistą produktywność i
jakość umieszczania, stosując szybkie i precyzyjne podajniki napędzane elektrycznie. Ponadto, ponieważ jest
zaprojektowany tak, aby był kompatybilny z pneumatycznymi podajnikami serii SM, maksymalizuje wygodę obsługi klienta.
39 000 CPH (Optymalne)
1 Portal x 10 Wrzecion/Głowica
Dotyczy części: 0402 (01005 cali)
~ 42mm (H15mm)
Dotyczy PCB: 460 (L) x 400 (W) (Standard)
Maks. 740 (L) x 460 (W) (Opcja)
Szybki, precyzyjny i elektryczny
Napędzany podajnik
- Funkcja automatycznego wyrównywania pozycji pobierania
- Kompatybilny z pneumatycznymi podajnikami SM
Nowy system próżniowy i zoptymalizowany ruch pobierania/
Umieszczania
SMART Feeder
- Pierwszy na świecie automatyczny załadunek i automatyczne łączenie
Świeża energia w Twojej firmie
Stosuje nowy system próżniowy
Lipiec 2013
Zaawansowany szybki, elastyczny montażownik
Rozpoznawanie polaryzacji części Rozpoznawanie BGA i CSP
Realizuje najwyższą prędkość umieszczania wśród tych samych
montażowników chipów klasy, stosując nowy mechanizm głowicy lotniczej
z 10 wrzecionami, a także zoptymalizowany
ruch pobierania/umieszczania
Ponieważ umożliwia rozpoznawanie części bez zatrzymywania po pobraniu części przez
zastosowanie oryginalnej technologii rozpoznawania obrazu On-the-Fly, model SM481
maksymalizuje prędkość umieszczania części, minimalizując czas na
przesuwanie się między pozycją pobierania a pozycją umieszczania i przez
zmniejszenie czasu rozpoznawania do prawie zera.
Realizuje super-wysoką
Prędkość umieszczania 39 000 CPH
System korekcji dokładności umieszczania
Chip ±50μm (Cpk ≥1.0)
Nowo ulepszony system kalibracji dokładności umieszczania
automatycznie sprawdza i koryguje
przesunięcie punktu pobierania, przesunięcie głowicy, przesunięcie C/V itp.
aby umożliwić niezawodne umieszczanie części.
Bezwzględna dokładność ±50μm (Cpk 1)
Elektrycznie napędzany szybki
i precyzyjny podajnik
Elektrycznie napędzany podajnik SM
• Umożliwia zintegrowane użycie 0603/2P/4P
• Wyposażony w funkcję automatycznego wyrównywania
pozycji pobierania między podajnikami w celu poprawy
jednoczesnej prędkości pobierania.
• Możliwość ustawienia różnych prędkości podawania części w celu
poprawy stabilności podawania części.
• Funkcja automatycznego rozpoznawania skoku podawania
Kompatybilny z pneumatycznymi podajnikami SM
Inteligentny podajnik SM
• Pierwszy na świecie podajnik wyposażony w funkcje Auto Splicing
i Auto Loading
- Maksymalizuje wygodę pracy i rzeczywistą
produktywność poprzez automatyzację łączenia
procesu wymiany szpuli części, który zwykle
wykonywany jest ręcznie.
| Model | SM481 |
| Wyrównanie | Flying Vision + Stage Vision (Opcja) |
| Liczba wrzecion | 10 Wrzecion x 1 Portal |
| Prędkość umieszczania | 39 000 CPH (Optymalne) |
| Dokładność umieszczania | Chip/QFP |
| ±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP (W oparciu o standardowe chipy) | |
| Zakres elementów | Flying Vision FOV 24 |
| 0402 (01005 cali) ~ 16mm IC, Złącze (skok wyprowadzeń 0,4 mm) * BGA, CSP (skok kulek 0,4 mm) | |
| Stage Vision | |
| Wymiar płytki (mm) | Minimum 50 (L) x 40 (W) |
| Maksimum 460 (L) x 400 (W) | |
| 510 (L) x 460 (W) (Opcja) | |
| 610 (L) x 510 (W) (Opcja) | |
| 740 (L) x 460 (W) (Opcja) | |
| Grubość PCB | 0,38 ~ 4,2 |
| Pojemność podajnika | 120 szt. / 112 szt. (Wózek dokujący) |
| Narzędzia | Zasilanie AC 200 / 208 / 220 / 240 / 380 / 415 V (50/60 Hz, 3-fazowe) Maks. 4,7 kVA |
| Zużycie powietrza | |
| Masa | Około 1655 kg |
| Wymiar zewnętrzny (mm) | 1650 (L) x 1680 (D) x 1530 (H) |
| Obecna szpula | |
| Nowa szpula |
• Zminimalizowane opóźnienie umieszczania części dzięki optymalizacji
ścieżki pneumatycznej
• Realizuje stabilne pobieranie części i zminimalizowane powietrze
zużycie dzięki zastosowaniu pompy próżniowej
Wzmocnione zastosowanie do części i PCB
Stosuje nowy system oświetlenia
• Dotyczy części od 0402 (01005 cali) do
42 mm (H15 mm), a także części BGA/CSP
• Dotyczy maks. 740 (L) x 460 (W) PCB dla długich
płyt stosowanych w diodach LED i wyświetlaczach
• Obsługuje automatyczne rozpoznawanie całego pobrania
pozycji przez wyposażenie w kamerę fiducjalną na
odpowiednio lewo i prawo
Wzmocnione zastosowanie do części o nietypowych kształtach, w tym
BGA, CSP itp., poprzez zastosowanie trójstopniowych systemów oświetlenia
