| MOQ: | 1 PCS |
| Cena £: | 73239$ |
| standardowe opakowanie: | 1. Drewniana obudowa i pakiet próżniowy 2. Zgodnie z Twoimi wymaganiami |
| Okres dostawy: | 3-5 dni |
| metoda płatności: | T/T, Western Union, Paypal, karta kredytowa |
| Wydajność dostaw: | 5000 |

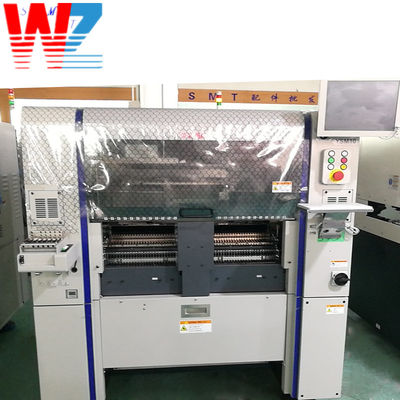

Yamaha YSM10pełnoautomatyczna maszyna do zbierania i umieszczania
The YAMAHA YSM10 pick and place machine is an advanced automated equipment used in the electronics manufacturing industry for high-speed and accurate placement of electronic components onto printed circuit boards (PCBs)Oferuje szereg funkcjonalności i funkcji, które zwiększają wydajność, precyzję i produktywność w procesie montażu.
| Specyfikacje | Wstawiciel chipów |
| Zastosowane PCB | L 510 x W 460 mm - L 50 x W 50 mm* Opcja: dostępna do L 610 mm |
| Możliwość montażu | 46,000CPH (optymalne warunki dla Spółki) |
| Stosowane elementy | 03015-W 55 x L 100 mm (podzielone rozpoznawanie powyżej W 45 mm), H: 15 mm lub mniej |
| Dokładność montażu | ±0,035 mm (±0,025 mm) Cpk?? 1,0 (3σ) |
| Liczba typów komponentów | Płytka regulacyjna: maks. 96 typów (8 mm) Płytka: 15 typów (przybudowa SATS 15) |
| Zasilanie | 3 fazowy prąd prądowy 200/208/220/240/380/400/416 V ± 10% 50/60 Hz |
| Źródło zaopatrzenia w powietrze | 00,45 MPa lub więcej, w stanie czystym i suchym |
| Wymiar zewnętrzny | L 1,254 x W 1,440 x H 1,445 mm (z wyłączeniem wystawów) |
| Waga | 1,270kg |
Specyfikacja:
| Model | YSM10 | YS12 | YS24 |
| Zastosowane PCB | L 510 x W 460 mm - L 50 x W 50 mm | L510x~W460mm do L50x~W50mm | W przypadku, gdy wprowadzone są dodatkowe wymagania, należy zastosować następujące procedury: |
| Możliwość montażu | 46,000CPH | 36,000CPH | 72,000CPH |
| Zwiększona dokładność | ±0,035 mm (±0,025 mm) Cpk?? 1,0 (3σ) | +/- 0,05 mm/CHIP | +/- 0,05 mm (μ + 3σ), +/- 0,03 mm (3σ) |
| Liczba typów komponentów | 15 rodzajów (przybudowa SATS 15, Max, JEDEC) | 120 typów ((maksymalnie, 8 mm przekształcenie taśmy) | 120 rodzajów (maks./8 mm szerokość taśmy na rolce) |
| Stosowane elementy | 03015-W 55 x L 100 mm, H: 15 mm lub mniej | 0402 (metryczna podstawa) do □32*mm | 0402 do 32x32 mm maksymalnie (wysokość 6,5 mm lub mniejsza) |
| Wymiary zewnętrzne | L 1,254 x W 1,440 x H 1,445 mm | L 1,254 x W 1,440 x H 1,445 mm | L1,254x W1,687x H1,445mm |
Główne cechy SMT Chip Mounter
1) Maszyna YAMAHA Pick and Place zwiększa prędkość o 25% lub więcej w porównaniu z tradycyjnymi modelami i osiąga najszybszą zdolność montażu na świecie,Oparty na idealnej koncepcji rozwiązania z jedną głową, zdolnego do obsługi szerokiej gamy komponentów przy zachowaniu wysokiej prędkości bez konieczności wymiany głowy, wprowadziliśmy różne technologie wyprodukowane z górnego modelu Z:LEX YSM20.Przyjmując najnowszą technologię, taką jak ten sam lekki i kompaktowy uniwersalny typ głowicy HM (High-Speed Multi) jak model górny i serwo systemu nowej generacji, increases of 25% or more are achieved compared with conventional machines (YS12) in the 1-Beam 1-Head machine class to realize a mounting capacity of the world's fastest at 46000 CPH (in the Company's optimum conditions) At the same time, jest wystarczająco wszechstronny, aby obsługiwać od 03015 (0,3 mm x 0,15 mm) ultra-małych chipów do dużych komponentów o wysokości 55 mm x 100 mm i 15 mm.
Dodatkowo, YAMAHA Pick and Place Machine poprzez poprawę wydajności kamery skanującej, poszerzyliśmy zakres kompatybilności rozmiarów komponentów do szybkiego montażu z 8mm do 12mm.
2) Skalowalność do elastycznego dostosowania do wymagań zakładu produkcyjnego
Do wyboru jest szereg opcji, w tym sATS15, automatyczne urządzenie zasilania elementów z tacą typu wymiany, ANC,urządzenie do automatycznej wymiany dyszy, wielokamera, która rozpoznaje elementy o wysokości przekraczającej 6,5 mm lub o rozmiarze przekraczającym 12 mm kwadratowych przy dużej prędkości i wysokiej precyzji.Podsycacz taśmowy jest obsługiwany przez elektryczny inteligentny podsycacz SS podsycacz i ZS podsycacz stosowany w serii YS.
3) Zwiększona funkcjonalność w celu zapewnienia produkcji stołu
Błędy odbioru i rozpoznawania są eliminowane wraz ze zmniejszoną stratą w zatrzymaniu maszyny dzięki integracji wspólnych funkcji górnych maszyn Z:TA-R YSM40R i Z:LEX YSM20 z systemem e-Vision do automatycznego tworzenia i śledzenia danych dotyczących komponentów, Inteligentne rozpoznawanie dla łatwego tworzenia danych z skomplikowanych kształtów.
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
Wideo
|
|
