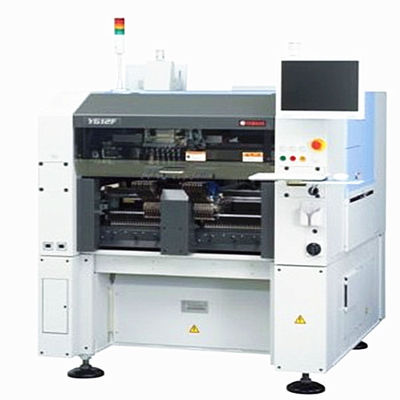

Stosowany i nowy SMT YAMAHA YG12 pick and place machine

1. Podsycanie komponentów: maszyna YG12 jest wyposażona w wiele podsycaczy, które zawierają różne rodzaje komponentów elektronicznych, takich jak rezystory, kondensatory, obwody zintegrowane,i złączaTe podkładki dostarczają komponenty do maszyny do procesu umieszczania.
2. System widzenia: maszyna posiada zaawansowany system widzenia umożliwiający precyzyjną identyfikację i lokalizację elementów, wykorzystuje kamery i algorytmy rozpoznawania obrazu do wykrywania pozycji,orientacja, i wyrównanie komponentów, zapewniając precyzyjne umieszczenie na płytce PCB.
3. Wybór i umieszczenie: maszyna YG12 wykorzystuje ręce robotyczne z dyszami próżniowymi do odbierania komponentów z podkładek.Ramiona poruszają się szybko i precyzyjnie, aby wybrać elementy i umieścić je na wyznaczonych pozycjach na PCBMaszyna obsługuje zarówno pojedyncze, jak i wielokomponentne operacje wybierania i umieszczania.
4. Wyrównanie i kontrola: po umieszczeniu elementów maszyna YG12 przeprowadza kontrole i kontrole wyrównania w celu zapewnienia prawidłowego położenia i spawalności.Może weryfikować ustawienie komponentów za pomocą systemu widzenia i wykrywać wszelkie wady lub błędy podczas procesu umieszczania.
5. Programowanie i sterowanie: maszyna jest sterowana za pośrednictwem przyjaznego użytkownikowi interfejsu, który umożliwia operatorom programowanie sekwencji wybierania i umieszczania, regulację parametrów umieszczania,i monitorowanie operacji w czasie rzeczywistymProgram może być wykonywany ręcznie lub poprzez importowanie danych CAD (Computer-Aided Design).

1. Ustawienie: Przygotować maszynę poprzez załadowanie odpowiednich podkładek komponentami i upewnienie się, że PCB jest mocno mocowane na stole roboczym maszyny.
2. Programowanie: użyj interfejsu maszyny do tworzenia lub importowania programu pick and place.
3. Kalibracja: Kalibracja maszyny poprzez ustawienie systemu widzenia i dostosowanie parametrów umieszczenia w celu zapewnienia dokładnego wykrywania i umieszczenia części.
4. Działanie: uruchomić proces wybierania i umieszczania, a maszyna automatycznie wybierze komponenty z podkładek i umieści je na płytce PCB zgodnie z zaprogramowaną sekwencją.Monitorowanie operacji pod kątem wszelkich błędów lub problemów.
5. Kontrola: po zakończeniu umieszczenia, należy sprawdzić układ PCB w celu zweryfikowania ustawienia i spawalności komponentów.
6. Utrzymanie: Regularnie czyścić maszynę, sprawdzać i w razie potrzeby wymieniać zużytych części oraz stosować się do instrukcji producenta, aby zapewnić jej optymalne działanie i długą żywotność.

Maszyna YG12 usprawnia proces montażu, zmniejsza pracę ręczną i poprawia wydajność produkcji w produkcji elektronicznej.Jego zaawansowane funkcje i przyjazny dla użytkownika interfejs sprawiają, że jest cennym narzędziem do osiągnięcia dokładnego i niezawodnego montażu PCB.

Cecha:

1. Wykorzystuje dwa portale wyposażone w 10 wrzutow na głowę, a także nowy widok w locie.
2. Najwyższa prędkość wśród urządzeń do umieszczania elementów tej samej klasy,system korekty dokładności umieszczania (odchylenie głowy, odchylenie C/V itp.).
3. Jest stosowany do 0402-14mm ((H=12mm) IC.
4. Wzmocniono jego stosowalność w przypadku części o nieparzystym kształcie poprzez zastosowanie systemu oświetleniowego w fazie ß.
5. System podwójnego pasa: Czas ładowania PCB "ZERO" Maksymalnie zwiększa rzeczywistą wydajność poprzez zminimalizowanie czasu przenoszenia PCB poprzez przyjęcie przenośnika wstępnego typu przelotowego.
6. Poprawiono rzeczywistą wydajność i jakość rozmieszczenia poprzez zastosowanie szybkich i precyzyjnych elektrycznych podsycaczy.
7. Jest on zaprojektowany tak, aby był kompatybilny z pneumatycznymi zasilaczami serii SM.
8. Maksymalizuje wygodę obsługi klienta.
9. Parametry:Może pomieścić 120 sztuk 8mm Feeder (( Docking Cart)
