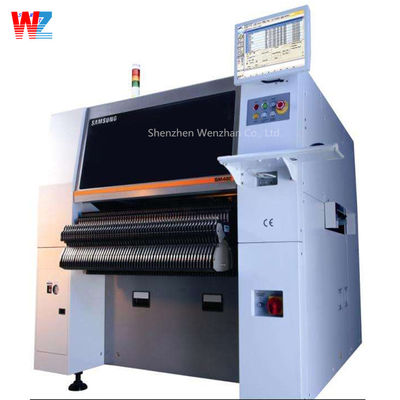

SMT Chip Mounter HANWHA SAMSUNG SM421 PICK AND PLACE MACHINE

Zaawansowane
Wysokiej prędkości elastyczny montaż
Jako plasacz elementów ogólnych, którego system widzenia jest wzmocniony na podstawie platformy chipa dużych prędkości SM471
SM481 realizowany jest w przypadku urządzeń, w których prędkość umieszczania chipów jest najwyższa wśród urządzeń umieszczających elementy tej samej klasy.
o prędkości umieszczania chipów 39000 CPH, najwyższej wśród umieszczaczy komponentów tej samej klasy, poprzez zastosowanie głowicy
Z jednym portem i dziesięcioma wrzutowcami, a także nową wizją latającą i maksymalizacją ruchu podnoszenia i umieszczania.
Dodatkowo ma zastosowanie do 0402 ((01005 cala) chipów i 42mm IC.
W związku z powyższym, w związku z tym, że system ten jest niezwykle wydajny, nie jest on w stanie zapewnić odpowiedniej jakości umieszczenia przez zastosowanie szybkich i precyzyjnych elektrycznych podsycaczy.
Zaprojektowany do kompatybilności z pneumatycznymi podsycaczami serii SM, maksymalnie ułatwia obsługę klienta.

39,000 CPH ((optymalny)
1 bramka x 10 wrotów/głowa
Dotyczące części: 0402 ((01005 cala)
~ 42mm ((H15mm)
Zastosowane PCB: 460 ((L) x 400 ((W) ((Standard)
Maks. 740 ((L) x 460 ((W) ((Opcjonalnie)
Wysoka prędkość, wysoka precyzja i elektryczność
Wyrobnik napędowy
- Funkcja automatycznego ustawiania pozycji odbioru
- Kompatybilne z pneumatycznymi zasilaczami SM
Nowy system próżniowy i zoptymalizowany odbiór
Wniosek o przeniesienie
Wykonawca SMART
- Pierwszy na świecie automatyczny ładowanie i automatyczne splicing
Świeża energia w biznesie
Wykorzystuje nowy system próżni
lipiec 2013 r.
Zaawansowany szybki elastyczny montaż
Rozpoznanie części polarności BGA i CSP
Realizuje najwyższą prędkość umieszczenia wśród tych samych
klasy plasaczy chipów poprzez zastosowanie nowej głowicy latającej
mechanizm z 10 wrzutowcami oraz zoptymalizowany
ruch podnoszący/stawiający
Ponieważ umożliwia rozpoznawanie części bez zatrzymania po pobraniu części przez
Zastosowanie oryginalnej technologii rozpoznawania obrazu On-the-Fly, SM481
Model maksymalizuje prędkość umieszczania części poprzez minimalizowanie czasu do
przemieszczanie się między pozycją odbioru a pozycją umieszczenia oraz
Zmniejszając czas rozpoznawania do niemal zera.
Zdaję sobie sprawę, że jest super wysoka.
Szybkość umieszczania 39,000 CPH
System korekty dokładności ustawienia
Chip ±50μm ((Cpk ≥1,0)
Nowo ulepszona kalibracja dokładności umieszczenia
System automatycznie sprawdza i poprawia
przesunięcie punktu odbioru, przesunięcie głowy, przesunięcie C/V itp.
aby umożliwić niezawodne umieszczenie części.
Wymagania w odniesieniu do urządzeń, które mają być wykorzystywane do wykonywania celów określonych w pozycji 3A001.a.1.
Elektrycznie napędzane prędkości
i wysokiej precyzji podajnik
Elektrycznie napędzane urządzenie do zasilań SM
• umożliwia zintegrowane wykorzystanie 0603/2P/4P
• wyposażone w funkcję automatycznego wyrównania
pozycja odbioru pomiędzy podajnikami do poprawy
współczynnik jednoczesnego odbioru.
• Możliwość ustawienia różnych prędkości dostaw części do
poprawa stabilności dostaw części.
• Funkcja automatycznego rozpoznawania pasma podawania
Kompatybilne z pneumatycznymi zasilaczami SM
SM inteligentny podnośnik
• Pierwsza na świecie podkładka wyposażona w system automatycznego splicingu
i funkcje automatycznego ładowania
- Maksymalizuje wygodę pracy i rzeczywiste
Produktywność poprzez automatyzację splicingu
proces wymiany części rolki normalnie
wykonywane ręcznie.

Specyfikacje
Model SM481
Zmiany widzenia w locie + widzenie na scenie (opcja)
Liczba wrotów 10 wrotów x 1 bramka
Szybkość umieszczenia 39,000 CPH ((optymalna)
Zatrudnienie
Dokładność
Chip/QFP
±50μm@μ+3σ/Chip, ±30μm@μ+3σ/QFP
(W oparciu o standardowe chipy)
Składnik
Zakres
Latanie.
Wizja
FOV 24
0402 ((01005 cala) ~ 16 mm IC, łącznik ((Otoczność 0,4 mm)
* BGA, CSP ((Ball Pitch 0.4mm)
Etap
Wizja
Zarząd
Wymiar
(mm)
Minimum 50 ((L) x 40 ((W)
Maksymalny
460 ((L) x 400 ((W) 510 ((L) x 460 ((W) ((Opcja)
610 ((L) x 510 ((W) ((Opcja) 740 ((L) x 460 ((W) ((Opcja)
grubość PCB 0,38 ~ 4.2
Pojemność podajnika 120ea / 112ea ((Docking Cart)
Użyteczność
Władza
AC 200 / 208 / 220 / 240 / 380 / 415 V
(50/60Hz, 3faza) Maks. 4,7 kVA
Zużycie powietrza
Masa około 1.655 kg.
Wymiary zewnętrzne ((mm) 1,650 ((L) x 1,680 ((D) x 1,530 ((H)
Obecny rolnik
Nowy bębenek
• Minimalizowane opóźnienie w umieszczaniu części ze względu na optymalizację
przebiegu pneumatycznego
• Zapewnia ustabilizowane odbieranie części i minimalizowanie powietrza
zużycie przy użyciu pompy próżniowej

Wzmocnione zastosowanie do części i PCB
Wykorzystuje nowy system oświetlenia
• ma zastosowanie do części od 0402 ((01005 cala) do
42mm ((H15mm) oraz części BGA/CSP
• Dotyczy maksymalnie 740 (l) x 460 (w) PCB przez długi czas
płyty stosowane do diod LED i wyświetlaczy
• Wspiera automatyczne rozpoznawanie całego pickupa
/został wyposażony /w kamerę powierniczą
odpowiednio lewy i prawy
Wzmocnione zastosowanie do części o nieparzystych kształtach, w tym
BGA, CSP itp., poprzez zastosowanie trójstopniowego oświetlenia
systemy ((Oświetlenie boczne, koaksjalne i zewnętrzne).
