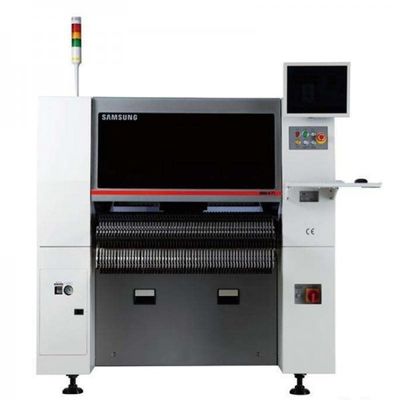

Chipowy montaż Samsung SMT Machine Hanwha Samsung SM471 Pick And Place Machine

Pozwólcie, że przedstawię wam montaż SM471 i instrukcje jego użycia.

The SM471 chip mounter is an advanced surface mount technology (SMT) machine used in the electronics manufacturing industry to accurately place electronic components onto printed circuit boards (PCBs) during the assembly process.

Główne cechy SM471:

• Wysoka prędkość i precyzja: SM471 oferuje szybkie i precyzyjne umieszczanie komponentów, zapewniając wydajne i dokładne montaż.
• Wielogłowe rozmieszczenie: jest wyposażone w wiele głów rozmieszczania, co umożliwia jednoczesne montowanie różnych komponentów, zwiększając wydajność.
• System widzenia: Maszyna zawiera system widzenia, który może zidentyfikować orientację i pozycję komponentów i precyzyjnie je dostosować do wyznaczonych miejsc na płytce PCB.
• Elastyczność i kompatybilność: SM471 obsługuje szeroki zakres rozmiarów i typów komponentów, dzięki czemu jest kompatybilny z różnymi wymaganiami związanymi z montażem PCB.
• Automatyczne zarządzanie podajnikiem: posiada automatyczny system zarządzania podajnikiem, zdolny do obsługi różnych rodzajów podajników i optymalizacji dostaw komponentów.
• Weryfikacja komponentów: maszyna weryfikuje obecność i orientację komponentów przed umieszczeniem, zapewniając dokładność montażu i zapobiegając wadom.
• Przyjazny dla użytkownika interfejs: SM471 został zaprojektowany z przyjaznym dla użytkownika interfejsem, dzięki czemu łatwo jest go skonfigurować i monitorować proces montażu.
• Wykrywanie i korygowanie błędów: zawiera mechanizmy wykrywania błędów w celu identyfikacji i korekty błędów umieszczania, minimalizując wady i zwiększając ogólną wydajność.

Teraz przejdźmy przez krok po kroku proces używania SM471 montażera:

1. Przygotowanie PCB i składników: Upewnij się, że PCB jest czyste i bezpiecznie umieszczone na maszynie.
2. Ustawienie podajnika: załadowanie wymaganych komponentów na wyznaczone podajniki zgodnie ze specyfikacjami i konfiguracją maszyny.
3. Generujący program: tworzący lub importujący program, który określa lokalizacje umieszczania, rodzaje komponentów i parametry.
4. Ustawienie maszyny: uruchomienie SM471 i skonfigurowanie niezbędnych ustawień, takich jak rozpoznawanie komponentów, prędkość przenośnika i parametry umieszczenia.
5. Kalibracja systemu widzenia: kalibracja systemu widzenia poprzez wyrównanie znaków powierniczych na płytce PCB.
6. Rozpoczęcie procesu montażu: rozpoczęcie procesu montażu i monitorowanie działania maszyny.SM471 będzie automatycznie zbierać komponenty z podkładek i precyzyjnie montować je na wyznaczonych miejscach na PCB.
7. Inspekcja: Po umieszczeniu komponentów, wizualnie sprawdź deskę, aby zapewnić prawidłowe ustawienie, położenie i spawalność.
8. Powtórz proces: jeśli należy zmontować dodatkowe PCB, powtórz kroki od 1 do 7 do momentu osiągnięcia pożądanej ilości produkcji.

Szczegółowe instrukcje obsługi montażu chipów SM471 można znaleźć w instrukcji obsługi producenta.

Mam nadzieję, że ten przewodnik pomoże Ci! Jeśli masz dalsze pytania, pytaj.
