Jakość Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Pick And Place Machine fabryka

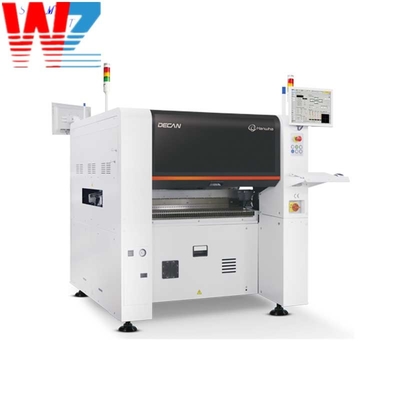

Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Pick And Place Machine

Name: Hanwha Samsung SMT Chip Mounter DECAN S1 S2 Pick And Place Machine
Brand: Shenzhen Wenzhan Electronic Technology Co., Ltd.
SKU: S1 S2
Price: 1,304.00 USD
Availability: InStock

Nazwa marki

SAMSUNG

Model produktu

S1 S2

Kraj pochodzenia

Korea Południowa

MOQ

1 PCS

Cena jednostkowa

negocjowalne

metoda płatności

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Wydajność dostaw

2000 sztuk / sztuk na tydzień

Szczegóły produktu

Podkreślić:

Hanwha Samsung SMT montażer chipów

DECAN S1 SMT montażer chipów

Maszyna Pick and Place SMT

Product Name: Maszyna typu pick-and-place SAMSUNG Hanwha DECAN S1 S2

Brand Name: samsung hanwha

Model: DEKAN S1 S2

Core Components: Hanwha DECAN S1

Model Number: DEKAN S1 S2

PCB Size: Dł. 510 x szer. 460 mm

The Number Of Spindles: 10 wrzecion x 1 suwnica

PCB Thickness (Mm): 0,38 ~ 4,2

High Speed: 92 000 CPH (głowica HS10)

Weight (Kg): 1,600

Opis produktu

Szczegółowe Specyfikacje i Funkcje

SMT Pick And Place Machine SAMSUNG Hanwha DECAN S1 S2

The DECAN S1 and S2 pick and place machines are advanced equipment used in the electronics manufacturing industry for high-speed and accurate placement of surface mount components onto printed circuit boards (PCBs)Oferują szeroki zakres funkcjonalności i funkcji, które zwiększają dokładność, prędkość i wszechstronność.

Funkcjonalność:

1. Umieszczanie komponentów: maszyny DECAN S1 i S2 specjalizują się w precyzyjnym umieszczaniu komponentów montowanych na powierzchni na PCB.Wykorzystują zaawansowane systemy widzenia i ręce robotyczne do dokładnego wybierania komponentów z podkładek i umieszczania ich w wyznaczonych miejscach na PCB.

2. Wysokiej prędkości rozmieszczanie: maszyny są zdolne do szybkiej pracy, zapewniając szybkie i wydajne rozmieszczanie komponentów.umożliwiające szybkie czasy realizacji i zwiększenie efektywności produkcji.

3Kompatybilność komponentów: maszyny do zbierania i umieszczania DECAN S1 i S2 obsługują szeroki zakres komponentów do montażu powierzchniowego, w tym rezystory, kondensatory, obwody zintegrowane (IC),zestawy sieci kulkowej (BGA)Wykorzystuje się w nim różne rozmiary i typy komponentów, dzięki czemu nadają się do różnych wymagań związanych z montażem płyt PCB.

4Systemy widzenia i wyrównanie: maszyny są wyposażone w zaawansowane systemy widzenia, które zapewniają precyzyjne wyrównanie i inspekcję komponentów.Systemy te wykorzystują kamery i algorytmy przetwarzania obrazu do dokładnego identyfikacji pozycji i orientacji komponentów, zapewniając odpowiednie wyrównanie podczas procesu umieszczania.

5. Elastyczność podajnika: maszyny DECAN S1 i S2 obsługują różne rodzaje podajników, w tym podajniki taśmowe, podajniki sztylety i podajniki tac.Pozwalają na łatwe i skuteczne obsługiwanie różnych typów komponentów i formatów opakowań, zapewniając płynną i ciągłą produkcję.

6. Inteligentne zarządzanie podajnikiem: maszyny mają inteligentne możliwości zarządzania podajnikiem. Mogą automatycznie wykrywać i śledzić zapasy komponentów w każdym podajniku,optymalizacja wykorzystania komponentów i skrócenie czasu konfiguracji między seriami produkcjiFunkcja ta zwiększa wydajność i minimalizuje błędy operacyjne.

Model	DECAN S1
Zrównanie	Kamera latająca + kamera ustawiona
Liczba wrotów	10 wrzutow x 1 bramki
Prędkość umieszczenia	47,000 CPH (optymalny)
Dokładność umieszczenia	± 28 μm @ Cpk≥ 1.0
Kamera latająca	03015 ~ □16mm Kamery stacjonarne	42 mm ~ □ 55 mm (MFOV) L55 mm ~ L75 mm Konektor (MFOV)
Maks. wysokość	10 mm (Fly), 15 mm (Fix)
Min. rozmiar PCB (mm)	50 ((L) x 40 ((W)
Maksymalny rozmiar PCB (mm)	510 ((L) x 510 ((W) Opcja ~ Maks. 1500 ((L) x 460 ((W)
Gęstość PCB (mm)	0.38 ~ 4.2
Pojemność podajnika (8 mm standardowa)	60ea / 56ea (stała podstawa podajnika / wózek dokujący) 120ea / 112ea (stała podstawa podajnika / wózek dokujący) - opcja
Władza	3faza AC200 / 208 / 220 / 240 / 380 / 415VMax. 3,5 kVA
Zużycie powietrza	5.0~7.0kgf/cm250Nl/min (pompa próżniowa)
Masę (kg)	Około 1.600
Wymiar zewnętrzny (mm)	1,430 ((L) x 1,740 ((D) x 1,485 ((H)

Zakres zastosowania:

Maszyny pick and place DECAN S1 i S2 nadają się do szerokiego zakresu zastosowań montażu PCB, w tym:

1. Technologia montażu powierzchniowego (SMT) montaż: Są one stosowane w produkcji PCB z komponentami montażu powierzchniowego. Maszyny dokładnie umieszczają komponenty na płytkach PCB,zapewnienie precyzyjnego wyrównania i niezawodnych połączeń lutowniczych podczas następnego procesu lutowania.

2Rozwój prototypu: maszyny są idealne do rozwoju prototypów i produkcji na małą skalę.ułatwianie efektywnych cykli rozwoju produktów.

3Produkcja średniej i dużej wielkości: maszyny DECAN S1 i S2 nadają się do środowisk produkcji średniej i dużej wielkości.Ich możliwości szybkiego umieszczania i efektywne zarządzanie podkładkami umożliwiają szybkie i niezawodne montaż dużych ilości PCB.

4Produkcja wieloprojektów: maszyny są w stanie obsługiwać produkcję wieloprojektów, w której w tym samym cyklu produkcyjnym produkowane są różne wzory PCB.Zapewniają szybkie przejście między projektami, minimalizując czas przestojów i ułatwiając wydajną produkcję różnorodnych zespołów PCB.

5Automatyka, elektronika użytkowa i telekomunikacja: maszyny do zbierania i umieszczania DECAN S1 i S2 mają zastosowanie w różnych gałęziach przemysłu, w tym motoryzacji, elektroniki użytkowej,i telekomunikacjiSpełniają one wymagania wysokiej jakości i niezawodności w tych sektorach, zapewniając dokładne i spójne umieszczanie komponentów.

DECAN S1 i S2 zapewniają zaawansowaną funkcjonalność dla szybkiego i precyzyjnego umieszczania komponentów w montażu płyt PCB.Odgrywają one kluczową rolę w procesie produkcji elektroniki, zapewniając efektywną produkcję i niezawodną wydajność produktów elektronicznych.
