SMT FUJI NXT II M3 /M6 /M3 /M6 Maszyna do zbierania i umieszczania

MOQ:	1 PCS
Cena £:	11267$~63380$
standardowe opakowanie:	1. Drewniana obudowa i pakiet próżniowy 2. Zgodnie z Twoimi wymaganiami
Okres dostawy:	5-8 dni
metoda płatności:	T/T, Western Union, Paypal, karta kredytowa
Wydajność dostaw:	5000

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Nazwa handlowa

Numer modelu

NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6

Name:

FUJI NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6

Brand:

Model:

NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6

Specification:

SMT PICK AND PLACE MACHINE

Condition:

original

Quality:

top qualiy

Stock:

large

Gwarancja:

1 rok

WYROWKA:

fedex, ups, dhl, zgodnie z wymaganiami

Pakiet:

Drzewna obudowa

Opis produktu

FUJI Pick and Place Machine NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6 Pick and Place Machine

The Yamaha M6 pick and place machine is a highly advanced equipment used in the electronics manufacturing industry for high-speed and precise placement of surface mount components onto printed circuit boards (PCBs)Oferuje szeroki zakres funkcjonalności i funkcji, które zwiększają dokładność, prędkość i wszechstronność.

Nazwa:FUJI NXT II M3 / NXT II M6 / NXT III M3 / NXT III M6
Szybkość: 37,500hp
Rozmiar płytek: 48 mm × 48 mm × 250 mm × 510 mm
dokładność: ±0,025 mm ((standardowy model) /±0,038 mm ((wyprodukować pierwszy model) (3σ) cpk100
podnośnik: 20 sztuk (podnośnik 8 mm)
zakres komponentów: : 0201 5 mm × 5 mm wysokość:MAX:20,0 mm
zasilacz: 3P/ 200V/ 10KVA
wielkość maszyny 740 ((L) x 1934 ((W) ((2M)
rok produkcji: około 2016 r.
Głowy maszyn: 24 sztuk, każda głowa może naprawić 6 dyszek.

Funkcjonalność:

1. Umieszczanie komponentów: Maszyna Yamaha M6 wypada w precyzyjnym umieszczaniu komponentów montowanych na powierzchni na PCB.Wykorzystuje zaawansowane systemy widzenia i ramiona robotyczne do dokładnego wyboru komponentów z podkładek i umieszczania ich w wyznaczonych miejscach na płytce PCB z wysoką precyzją.

2. Wysokiej prędkości umieszczanie: maszyna jest zdolna do szybkiej pracy, zapewniając szybkie i wydajne umieszczanie komponentów.umożliwiające szybkie czasy realizacji i zwiększenie efektywności produkcji.

3. Kompatybilność komponentów: Maszyna Yamaha M6 pick and place obsługuje szeroki zakres komponentów do montażu powierzchniowego, w tym rezystory, kondensatory, obwody zintegrowane (IC), układy siatki kulkowej (BGAs),czteropłaskowe bezłowiowe (QFN), i mikrokontrolerów. Dostosowuje się do różnych rozmiarów i typów komponentów, co sprawia, że nadaje się do różnych wymagań montażu PCB.

4Systemy widzenia i wyrównanie: maszyna jest wyposażona w zaawansowane systemy widzenia, które zapewniają precyzyjne wyrównanie i inspekcję komponentów.Systemy te wykorzystują kamery i algorytmy przetwarzania obrazu do dokładnego identyfikacji pozycji i orientacji komponentów, zapewniając odpowiednie wyrównanie podczas procesu umieszczania.

5. Elastyczność podajnika: maszyna Yamaha M6 obsługuje różne rodzaje podajników, w tym podajniki taśmowe, podajniki kij i podajniki tac.Umożliwia łatwe i wydajne obsługiwanie różnych typów komponentów i formatów opakowań, zapewniając płynną i ciągłą produkcję.

6. Inteligentne zarządzanie podajnikiem: maszyna posiada inteligentne możliwości zarządzania podajnikiem. Może automatycznie wykrywać i śledzić zapasy komponentów w każdym podajniku,optymalizacja wykorzystania komponentów i skrócenie czasu konfiguracji między seriami produkcjiFunkcja ta zwiększa wydajność i minimalizuje błędy operacyjne.

Zakres zastosowania:

Yamaha M6 pick and place machine nadaje się do szerokiego zakresu zastosowań montażu płyt PCB, w tym:

1. Technologia montażu powierzchniowego (SMT) montaż: Jest stosowany w produkcji PCB z komponentami montażu powierzchniowego. Maszyna precyzyjnie umieszcza komponenty na płytkach PCB,zapewnienie precyzyjnego wyrównania i niezawodnych połączeń lutowniczych podczas następnego procesu lutowania.

2. Rozwój prototypu: maszyna jest idealna do rozwoju prototypu i produkcji na małą skalę. Jej elastyczność i szybki czas konfiguracji pozwalają na szybkie iteracje i walidację projektów PCB,ułatwianie efektywnych cykli rozwoju produktów.

3. Produkcja średniej do dużej wielkości: maszyna Yamaha M6 nadaje się do środowisk produkcji średniej do dużej wielkości.Jego możliwości wysokiej prędkości umieszczania i efektywne zarządzanie podkładką umożliwiają szybkie i niezawodne montaż dużych ilości PCB.

4. Produkcja wieloprojektów: maszyna jest zdolna do obsługi produkcji wieloprojektów, w której w tym samym cyklu produkcyjnym produkowane są różne wzory PCB.Oferuje szybkie przejście między projektami, minimalizując czas przestojów i ułatwiając wydajną produkcję różnorodnych zespołów PCB.

5Automatyka, elektronika użytkowa i telekomunikacja: maszyna do zbierania i umieszczania Yamaha M6 znajduje zastosowanie w różnych branżach, w tym motoryzacji, elektroniki użytkowej,i telekomunikacjiSpełnia wymagania wysokiej jakości i niezawodności w tych sektorach, zapewniając dokładne i spójne umieszczanie komponentów.

Maszyna pick and place Yamaha M6 zapewnia zaawansowaną funkcjonalność do szybkiego i precyzyjnego umieszczania komponentów w montażu PCB.zapewnienie efektywnej produkcji i niezawodnej pracy produktów elektronicznych.

	M3 III	M6 III
Zastosowany rozmiar PCB (LxW)	48 x 48 mm do 250 x 510 mm (podwójny przenośnik) * 48 x 48 mm do 250 x 610 mm (jednorazowy przenośnik) * Podwójne przenośniki mogą obsługiwać PCB do 280 (W) mm. PCB większe niż 280 (W) mm muszą być wytwarzane poprzez zmianę podwójnego przenośnika w trybie produkcyjnym z jednym pasem jazdy.	48 x 48 mm do 534 x 510 mm (podwójny przenośnik) * 48 x 48 mm do 534 x 610 mm (jednoręczny przenośnik) * Podwójne przenośniki mogą obsługiwać PCB do 280 (W) mm. PCB większe niż 280 (W) mm muszą być wytwarzane poprzez zmianę podwójnego przenośnika w trybie produkcyjnym z jednym pasem jazdy.
Rodzaje części	Do 20 rodzajów części (wyliczone przy użyciu taśmy 8 mm)	Do 45 rodzajów części (wyliczone przy użyciu taśmy 8 mm)
Szerokość modułu	320 mm	645 mm
Wymiary maszyny	L: 1295 mm (M3 III x 4, M6 III x 2) / 645 mm (M3 III x 2, M6 III) W: 1900.2 mm, H: 1476 mm
Inteligentne podsycacze	Wsparcie do taśm szerokości 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 i 104 mm
Wyroby z tworzyw sztucznych	4 ≤ szerokość części ≤ 15 mm (6 ≤ szerokość pręta ≤ 18 mm), 15 ≤ szerokość części ≤ 32 mm (18 ≤ szerokość pręta ≤ 36 mm)
Płytki	Zastosowane rozmiary tac: 135,9 x 322,6 mm (standard JEDEC) (Tray Unit-M),276 x 330 mm (Tray Unit-LT),143 x 330 mm (Tray Unit-LTC)
Czas ładowania PCB	W przypadku podwójnego przenośnika: 0 s (działanie ciągłe)
	W przypadku pojedynczego przenośnika: 2,5 s (transport między modułami M3 III), 3,4 s (transport między modułami M6 III)

Pokaz zdjęć

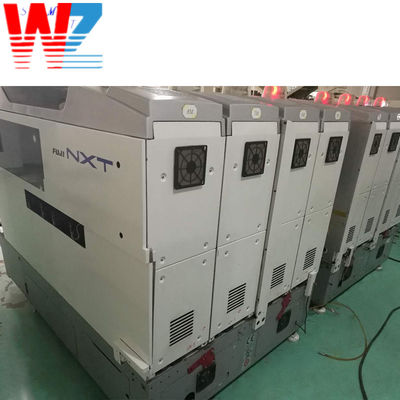

SMT FUJI NXT II M3 /M6 /M3 /M6 Maszyna do zbierania i umieszczania 0

SMT FUJI NXT II M3 /M6 /M3 /M6 Maszyna do zbierania i umieszczania 1

Produkt powiązany

Maszyny SMT i powiązane z nimi produkty:
1Sprzęt i akcesoria SMT, dysze, podkładki, części podkładki, nożyca, filtr, przewodnik, taśma, marmota, pas, cylinder, smt tłuszcz/smok, pistolet tłuszczowy THK, łożysko, licznik części SMD, czujnik itp.

2. Dźwiedzi i podkładki i ich części dla Fuji, dla Juki, dla Yamaha, dla Samsung, dla Siemens, dla, dla Sony.... itp, wszystkie z nich mają duży zapas.

3Sprzedajemy i recyklujemy używane maszyny SMT.

Częste pytania

1Jeśli maszynka będzie miała jakiś problem, jak to zrobię?

Wysyłamy darmowe części w okresie gwarancji maszyny.

2MOQ?

1 zestaw maszyny, zamówienie mieszane jest również mile widziane.

3Jak mogę kupić tę maszynę od ciebie?

A. Skontaktuj się z nami w sprawie tego produktu online lub e-mailem.

B. Negocjować i potwierdzać ostateczną cenę, wysyłkę, metody płatności i inne warunki.

C. Wysyłanie faktury proforma i potwierdzenie zamówienia.

D. Dokonać płatności zgodnie z metodą umieszczoną na fakturze proforma.

E. Przygotowujemy Twoje zamówienie w formie faktury proforma po potwierdzeniu pełnej płatności.

I 100% kontrola jakości przed wysyłką.

F. Wyślij zamówienie drogą powietrzną lub morską.

SMT FUJI NXT II M3 /M6 /M3 /M6 Maszyna do zbierania i umieszczania 6
