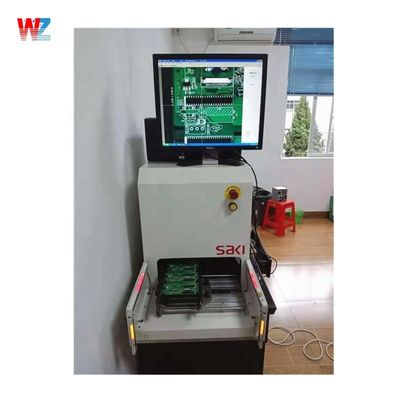

Maszyna AOI SAKI BF-18D-P40 Automatyczna inspekcja optyczna

Maszyna SAKI BF-18D-P40 AOI to zaawansowane urządzenie do automatycznej kontroli optycznej (AOI) stosowane w przemyśle elektronicznym do kontroli płytek drukowanych (PCB) po procesie lutowania. Oferuje szereg funkcji i możliwości, które zapewniają dokładną i skuteczną kontrolę rozmieszczenia komponentów, połączeń lutowanych i innych defektów na płytkach PCB.

1. Obrazowanie w wysokiej rozdzielczości: Maszyna AOI BF-18D-P40 wykorzystuje technologię obrazowania o wysokiej rozdzielczości do przechwytywania szczegółowych obrazów płytek PCB. Może rejestrować obrazy pod różnymi kątami i perspektywami, umożliwiając kompleksową kontrolę obecności komponentów, polaryzacji i jakości połączeń lutowanych.
2. Kontrola 3D: Maszyna jest wyposażona w system kontroli 3D, który wykorzystuje światło strukturalne lub skanowanie laserowe w celu uzyskania dokładnych informacji o wysokości i topografii płytek PCB. Umożliwia to dokładne wykrywanie defektów, takich jak podniesione przewody, nagrobki i niewystarczająca ilość lutu.
3. Weryfikacja komponentów: Maszyna AOI weryfikuje obecność, wyrównanie i polaryzację komponentów na płytce PCB. Porównuje wykryte komponenty z zestawieniem komponentów (BOM) lub danymi referencyjnymi, aby zapewnić prawidłowe rozmieszczenie komponentów.
4. Kontrola połączeń lutowanych: Maszyna sprawdza jakość połączeń lutowanych, w tym lutowanie, mostkowanie, puste przestrzenie i otwarty/niewystarczający lut. Identyfikuje i klasyfikuje defekty na podstawie wcześniej zdefiniowanych kryteriów oraz dostarcza szczegółowych wyników kontroli.
5. Wykrywanie defektów: Maszyna BF-18D-P40 AOI wykrywa różne rodzaje defektów, w tym brakujące komponenty, niewspółosiowość, niewłaściwą orientację, defekty lutowania i obecność ciał obcych. Oznacza i podkreśla te defekty w celu dalszej analizy i weryfikacji.
6. Elastyczność programowania: Maszyna oferuje elastyczny interfejs programowania, który pozwala operatorom definiować kryteria inspekcji, konfigurować obszary inspekcji i dostosowywać algorytmy inspekcji. Ta elastyczność umożliwia dostosowanie do różnych projektów PCB i wymagań montażowych.

1. Konfiguracja: Upewnij się, że maszyna BF-18D-P40 AOI jest prawidłowo zainstalowana i podłączona do źródła zasilania. Aby zapewnić dokładne wyniki kontroli, należy skalibrować maszynę zgodnie z wytycznymi producenta.
2. Programowanie: Użyj interfejsu maszyny, aby skonfigurować parametry kontroli, takie jak obszary kontroli, kryteria wykrywania defektów i algorytmy kontroli. Zdefiniuj wymagania inspekcji w oparciu o specyfikacje projektu PCB i procesu montażu.
3. Ładowanie: Umieść płytki PCB na stole inspekcyjnym lub systemie przenośnikowym maszyny AOI. Zapewnij właściwe wyrównanie i zamocowanie, aby zapobiec jakiemukolwiek ruchowi lub nieprawidłowemu wyrównaniu podczas procesu kontroli.
4. Inspekcja: Rozpocznij proces kontroli za pomocą interfejsu maszyny. Maszyna automatycznie przeskanuje płytki PCB, przechwytując obrazy i zbierając dane z kontroli. Monitoruj wyniki kontroli w czasie rzeczywistym i identyfikuj wszelkie wady lub odchylenia od wcześniej zdefiniowanych specyfikacji.
5. Analiza defektów: Analizuj wyniki kontroli za pomocą narzędzi analitycznych maszyny. Przejrzyj i sklasyfikowaj wykryte defekty, a w razie potrzeby przeprowadź dalszą weryfikację lub przeróbki. Skorzystaj z funkcji raportowania maszyny, aby wygenerować szczegółowe raporty o defektach do analizy i dokumentacji.
6. Zarządzanie danymi: Zarządzaj danymi z inspekcji i generuj raporty statystyczne w celu monitorowania trendów jakościowych i identyfikowania obszarów wymagających ulepszenia procesów. Wykorzystaj funkcje zarządzania danymi maszyny do przechowywania i pobierania danych z kontroli do wykorzystania w przyszłości.
7. Konserwacja: Regularnie czyść system obrazowania maszyny, stopień kontroli i system przenośników, aby zapewnić dokładne i niezawodne działanie. Postępuj zgodnie z wytycznymi producenta dotyczącymi konserwacji dotyczącymi wszelkich wymaganych kalibracji lub wymiany podzespołów.

Maszyna SAKI BF-18D-P40 AOI oferuje zaawansowane możliwości dokładnej i wydajnej kontroli płytek PCB w produkcji elektroniki. Przestrzegając odpowiednich instrukcji konfiguracji i użytkowania, umożliwia skuteczną kontrolę jakości i optymalizację procesów w procesie montażu.
