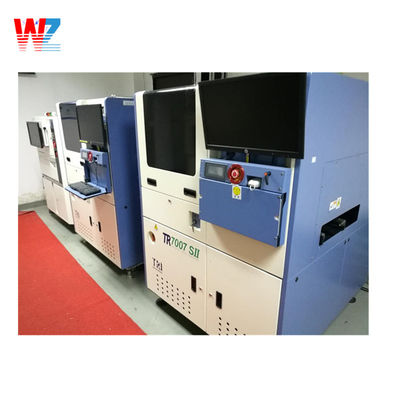

Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB

MOQ: 1 PCS
Cena £: negocjowalne
standardowe opakowanie: 1. drewniana skrzynka 2. Jako twoje zamówienie
Okres dostawy: 5-8 dni
metoda płatności: T/T, Western Union, Paypal, karta kredytowa
Wydajność dostaw: 10 sztuk / sztuk na tydzień
Szczegółowe informacje
Opis produktu
Szczegółowe informacje
Miejsce pochodzenia
Japonia
Nazwa handlowa
TR
Numer modelu
7700 SI
Product name:
TR 7700 SII / 7700 SIII AOI machine
Condition:
Used, new
Model number:
7700 SII
Max PCB Size:
510 x 460 mm
package:
wooden case
Type:
SMT machine
Brand:
TR
Delivery:
ups,dhl,fedex,as your order
PCB Thickness:
0.6-5 mm
Port:
shenzhen
Podkreślić:

Maszyna TR 7700SII SMT AOI

,

maszyna SMT AOI odporna na zadrapania

,

TR 7700SII aoi maszyna do tworzenia płyt PCB

Opis produktu

Maszyna SMT Maszyna PCB TR 7700SII

Elastyczne rozwiązanie AOI o wysokiej wydajności
Wyposażony w dużą kamerę kolorową 4 MP i zaprojektowany do wysokich prędkości inspekcji, TR7700 SII
Zautomatyzowany system kontroli optycznej oferuje technologię Dynamic Imaging
Jest to potężny system kontroli przed/po ponownym przepływie w szczuplejszym, szybszym i bardziej ekonomicznym pakiecie.
Platformy i zaawansowany system oświetlenia RGB + W zapewniają lepszą inspekcję biegunowości i czarnej
składniki do 01005 chipów zarówno w zestawach bezłowiowych, jak i starszych zestawach PCB.
Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB 0
Zaprojektowane do dokładności
Konstrukcja optyczna jednoosobowa o wysokiej sztywności i dwustronności
W związku z tym, w celu zapewnienia
Stabilna i precyzyjna kontrola.
Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB 1
Dokładność systemu
Cmk>1,67 z celem kalibracji TRI
GR&R < 10% z docelową kalibracją TRI,
(± 50 μm) x, y niezgodność/przesunięcie)
Skuteczne planowanie
Programowanie inspekcji międzysystemów zmniejsza czas pracy personelu
w sprawie zmian programu
Szybkość: szybka kontrola w obu rozdzielczościach
• 18 μm: 170 cm2/s (26,3 in2/s)
15 μm: 120 cm2/s (18,6 in2/s)
10 μm: 60 cm2/s (9,3 in2/s)
• 330 x 250 mm: 8 s (18 μm); 9,6 s (15 μm); 18,8 s (10 μm) (z wyłączeniem obciążenia tablicy)
czas rozładunku)
Obrazowanie o wysokiej rozdzielczości
Szybkie pozyskiwanie obrazu w wysokiej rozdzielczości
Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB 2
Oświetlenie RGB+Białe zapewnia optymalną jakość obrazu dla elementów oznakowanych, lutowanych lub czarnych

Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB 3
Nowe algorytmy przestrzeni kolorystycznej
Nowe algorytmy adaptacyjne TRI wykorzystują przetwarzanie przestrzeni barwnych w celu zwiększenia dokładności inspekcji, zmniejszenia
fałszywe połączenia i poprawa wyników inspekcji przy jednoczesnym skróceniu czasu potrzebnego do dokładnej regulacji inspekcji
i liczby wymaganych obrazów alternatywnych.
Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB 4
Integracja linii SMT
Centralizowane zarządzanie linią produkcyjną zwiększa wydajność operatora i czas reakcji.
rozwiązanie zintegrowane obejmuje następujące cztery elementy.
• Wydawca poza siecią
Ta aplikacja umożliwia scentralizowane niezależne dostosowanie i precyzyjne dostosowanie kontroli
Wykorzystanie algorytmów na wcześniej zeskanowanych obrazach zapewniających natychmiastowe informacje zwrotne.
Program można następnie przesłać do maszyn inspekcyjnych w kolejce w celu poprawy stabilności inspekcji
i dokładność.
• Centrum sterowania
Głównym elementem zakładu produkcyjnego, centrum sterowania umożliwia
monitorowanie i obsługa wielu maszyn kontrolnych na wszystkich liniach produkcyjnych.
Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB 5
YMS Lite
System zarządzania zyskiem TRI łączy dane z inspekcji z systemów SPI, AOI i AXI do śledzenia
Modułowa architektura zapewnia scentralizowane
zarządzanie inspekcjami, monitorowanie wad w czasie rzeczywistym za pomocą analizy i wiedzy na temat wad
zarządzanie niezbędne do identyfikacji problemów i wdrożenia rozwiązań w celu maksymalizacji produkcji
wydajności.
Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB 6
• Zweryfikowanie jakości
W pełni zautomatyzowane zbieranie dobrych/nieudanych obrazów z całego cyklu produkcji pozwala na testowanie,
W tym celu należy dokonać dostosowania i weryfikacji dostosowanych parametrów programu bez ponownego ładowania testowanych płyt.
umożliwia inżynierom oszczędność czasu inspekcji podczas dopasowywania precyzyjnego i znacznie przyspiesza Nowy produkt
Wprowadzenie (NPI)

PCB i system przenośników TR7700 SII* TR7700 SII* TR7700 SII podwójne pasy
Kamera z góry 4 Mpx szybka kamera kolorowa
Rozdzielczość optyczna 10, 15 lub 18 μm
Min. rozmiar PCB 50 x 50 mm
Maksymalny rozmiar PCB 510 x 460 mm (20,1 x 18,1 cala) 510 x 310 mm 2 pasy (20,1 x 12,2 cali)
510 x 590 mm 1 pas (20,1 x 23,2 cali)
Grubość PCB 0.6 - 5 mm
Wysokość transportu PCB 900 - 965 mm (35,4 - 38,0 cala) 880 - 920 mm (34,6 - 36,2 cala)
Maksymalna waga PCB 5 kg (11,0 funtów) 3 kg (6,61 funtów)
Nośnik PCB/mocowanie Napędzane silnikiem stopniowym i zaciski pneumatyczne
Wymiary (W x D x H) 1000 x 1410 x 1500 mm 1100 x 1670 x 1550 mm
Waga 850 kg (1873 funtów) 1100 kg (2425 funtów)
Potrzeba powietrza 00,6 MPa (87 psi)

Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB 7

Maszyna SMT TR 7700SII Maszyna SMT AOI Do PCB 8
