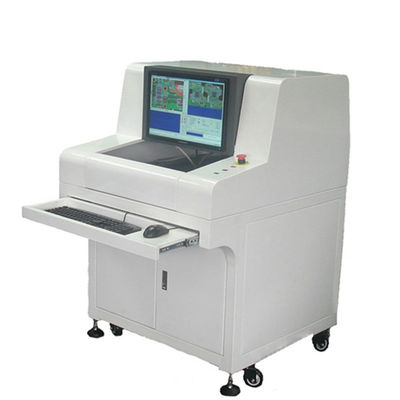

Testy PCB ODM VCTA-A486 Automatyczna maszyna do kontroli optycznej

MOQ:	1 PCS
Cena £:	negocjowalne
standardowe opakowanie:	1. drewniana skrzynka 2. Jako twoje zamówienie
Okres dostawy:	5-8 dni
metoda płatności:	T/T, Western Union, Paypal, karta kredytowa
Wydajność dostaw:	10 sztuk / sztuk na tydzień

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia

Guangdong, Chiny

Nazwa handlowa

Numer modelu

Maszyna offline SMT AOI

Nazwa produktu:

Maszyna SMT AOI

Numer modelu:

dostępny niedostępny

Jakość:

Pakiet:

Drzewna obudowa

Warunki:

Rodzaj:

Maszyna offline AOI

Marka:

WYROWKA:

ups, dhl, fedex, jako twoje zamówienie

Podkreślić:

Automatyczna maszyna do kontroli optycznej VCTA-A486

Automatyczna maszyna do kontroli optycznej ODM

VCTA-A486 pcb aoi maszyna

Opis produktu

ODM VCTA-A486 Automatyczna maszyna do kontroli optycznej do testowania PCB

The VCTA-A486 Optical Inspection Machine is an advanced automated equipment used in the electronics manufacturing industry for high-precision optical inspection and quality control of printed circuit boards (PCBs) during the assembly processOferuje szereg funkcjonalności i funkcji, które zwiększają dokładność, szybkość i wydajność inspekcji.

Nazwa: maszyna do badania optycznego AOI
Marka: VCTA
Model: AOI VCTA-A486
Specyfikacja: maszyna do badania optycznego AOI
Warunki: oryginalne
Jakość: najwyższa
Stany: duże
Płatność: T/T przed wysyłką
Przesyłka: w terminie

Gwarancja: 1 rok

Dostawa: FedEx, UPS, DHL, w razie potrzeby
Opakowanie: pudełko kartonowe z ochroną piankową

KATEGORIA	Pozycja		Specyfikacja
System rozpoznawania	INSPEKCJA		wykorzystując syntetycznie wiele algorytmów, takich jak WIDM, technologia kontrastu koloru obrazu, technologia ekstrakcji koloru, podobieństwo, algorytm binaryzacji, OCR/OCV, test strzału itp.
	Kamera		Wysokiej prędkości kamera kolorowa: rozdzielczość 12 um
	LAMP-HOUSE		Światło LED RGB z pierścieniem

	Prędkość przetwarzania obrazu	0201 CHIP	< 7 ms
	Prędkość przetwarzania obrazu	Czas na zdjęcie	< 120 ms
	TEMATY INSPEKcji	WADY w druku pastowym	Niewłaściwe wyrównanie, przepełnienie, niewystarczające, otwarcie, plamy
		WADY składników	Brak, niezgodny, zniekształcony, nagrobek, billboard, przewrócony, odwrócony biegun, zły, uszkodzony
		WADY żołnierzy	Przepływ, niewystarczający, krótki lutowanie, plamy

	ŚRADY antystatyczne		Przeciwstatyczny gniazdo elektryczne, wieniec przeciwstatyczny
Wymagania w zakresie bezpieczeństwa	Rozmiar PCB		25×25mm - 330×480mm, można zrobić większy rozmiar zgodnie z klientami ̇ wymagania
	Gęstość PCB		0.5mm - 2.5mm
	TOLERANCJA do PCB WARP		< 2 mm
	Wymóg:		Górna ≤ 25 mm, dolna ≤ 50 mm
	Minimalne części przestrzenne		0201 chip
	X,Y PLATFORM	Kierowca	Serwer AC
		ORIENTACJA	< 15 μm
		Prędkość ruchu	700 mm/s
System miękki	System operacyjny		Microsoft Windows XP Professional
	Kontrola i rozpoznawanie	Charakterystyka	Kompleksowe zastosowanie różnych algorytmów; Standardy komponentów określone i ukierunkowane, niskie fałszywe dodatki; obsługa rozpoznawania kodów kreskowych kamer, automatyczne testy osłony skoku
	Kontrola i rozpoznawanie	Operacja	Programowanie graficzne, wziąć wraz z biblioteki chip i uzyskać ramę inspekcji zgodnie z kształtem chipa, dokładna pozycja, mikron regulować, i łatwe programowanie
	Znak	Numery znakowe	Można wybrać 2 znaki, panelizować funkcję wieloznakową
	Znak	Szybkość rozpoznawania	00,5 sztuk/k.p.
Kontrolator	Komputer		Przemysłowy komputer CPU:Intel dual-core, pamięć: 2G, dysk twardy: 500G
Kontrolator	Wyświetlacz		19 cala TFT ((Opcja 22 cala TFT)
Inne	Wymiary maszyny		86cm × 96cm × 125cm
	Tłuszcz
	Zapewnienie energii elektrycznej		AC220V±10%, jednofazowa 5A 50/60HZ, zużycie energii 600W, wraz z nieprzerwanym zasilaczem UPS

Funkcjonalność:

1Wysokiej rozdzielczości obrazowanie: maszyna do kontroli optycznej VCTA-A486 wykorzystuje kamery o wysokiej rozdzielczości i zaawansowane technologie obrazowania w celu uchwycenia szczegółowych obrazów PCB.Umożliwia kompleksową inspekcję łączy lutowych2. zapewnia dokładne wykrywanie wad i minimalizuje ryzyko wadliwych zespołów.

Wykrywanie wad: maszyna jest wyposażona w zaawansowane algorytmy wykrywania wad. Może ona identyfikować różnego rodzaju wady, w tym problemy z lutowaniem (takie jak niewystarczająca lutowanie,pomostowanie, lub układania kamieni pogrzebowych), niewłaściwe ustawienie komponentów, brakujące komponenty, błędy polarności i wady maski lutowej.

3Zdolność ta umożliwia skuteczne i wiarygodne identyfikację wad produkcyjnych.

Inspekcja 3D: Maszyna do kontroli optycznej VCTA-A486 zawiera możliwości kontroli 3D.Wykorzystuje strukturalne światło lub profilowanie laserowe do przechwytywania wysokości i informacji topograficznych elementów PCBUmożliwia to dokładniejszą kontrolę, zwłaszcza w przypadku skomplikowanych elementów i łączy lutowych o różnej wysokości lub nieregularnym kształcie.

4. Prędkość inspekcji: maszyna oferuje możliwości wysokiej prędkości inspekcji. Może szybko skanować i analizować płyty PCB, zapewniając szybkie informacje zwrotne na temat jakości zmontowanych płyt.Ta funkcja przyczynia się do skrócenia czasu cyklu produkcji i szybszego reagowania na problemy związane z produkcją.

5. Programowanie i dostosowanie: maszyna umożliwia programowanie i dostosowanie parametrów inspekcji. Operatorzy mogą definiować kryteria inspekcji, progi,oraz przepisy szczegółowe dotyczące ich konstrukcji PCB i wymogów jakościowychTa elastyczność umożliwia dostosowanie procesów inspekcyjnych do potrzeb użytkowników oraz dostosowanie ich do różnych odmian produktów lub specyfikacji klienta.

6Analiza i raportowanie danych: Maszyna do inspekcji optycznej VCTA-A486 zapewnia zaawansowane możliwości analizy danych i raportowania.umożliwienie operatorom analizy trendówFunkcja ta ułatwia analizę kontroli jakości, badania przyczyn defektów i ogólną optymalizację procesów.

Zakres zastosowania:

Maszyna do kontroli optycznej VCTA-A486 jest stosowana w różnych zastosowaniach w przemyśle wytwórczym elektroniki, w tym:

1. Kontrola jakości PCB: służy jako kluczowe narzędzie kontroli jakości PCB podczas procesu montażu. Maszyna sprawdza PCB pod kątem wad,zapewnienie spełnienia określonych norm jakości przed przejściem do kolejnych etapów produkcji.

2. Weryfikacja wad: Maszyna do kontroli optycznej VCTA-A486 jest wykorzystywana do weryfikacji i walidacji wad. Sprawdza obecność i jakość złączy lutowych, umieszczenie komponentów,i inne kluczowe cechy montażu, zapewniając zgodność ze specyfikacjami projektowymi i normami branżowymi.

3Ulepszenie procesów: maszyna pomaga w inicjatywach poprawy procesów.operatorzy mogą podejmować świadome decyzje w celu optymalizacji procesów montażu, zwiększyć wydajność produkcji i zmniejszyć wskaźnik wad.

4. Przetwarzanie i naprawa: Maszyna do kontroli optycznej VCTA-A486 pomaga w przetwarzaniu i naprawie.operatorzy mogą wykorzystać dane z inspekcji do precyzyjnego zlokalizowania i rozwiązania zidentyfikowanych problemów, ułatwiając efektywne przetwarzanie i minimalizując złom lub odrzucenia.

5Zapewnienie jakości: maszyna odgrywa istotną rolę w procesach zapewniania jakości.i zgodności z przepisami, zwiększając ogólną jakość i niezawodność produktu.

Maszyna do kontroli optycznej VCTA-A486 zapewnia zaawansowane możliwości kontroli optycznej w zakresie kontroli jakości PCB.i poprawy procesów opartych na danych, przyczyniając się do efektywnych i niezawodnych procesów produkcji elektroniki.

Sposób pakowania:
1.Standardowe opakowanie do pudełka dla lekkich i małych elementów;
2- Wytrzymałe drewniane opakowanie dla ciężkich i dużych urządzeń;

Drogę wysyłki:
1.Lotem lotniczym, dla próbek i małych paczek, globalny ekspres jak DHL, TNT, UPS, EMS....
2.Na morzu, w przypadku dużych paczek i ilości;
3. Samochodem lub w inny sposób na życzenie klienta

Testy PCB ODM VCTA-A486 Automatyczna maszyna do kontroli optycznej 0

Testy PCB ODM VCTA-A486 Automatyczna maszyna do kontroli optycznej 1
